Votre monitoring détecte une anomalie. La courbe I-V vous dit où chercher.
- Sundays Data
- il y a 6 jours
- 3 min de lecture
Votre monitoring vous alerte. La production d'une chaîne est en baisse. Vous vérifiez l'onduleur — il est hors de cause. Le monitoring continue d'afficher une anomalie mais ne vous dit pas d'où elle vient.
C'est la limite de tout système de supervision, aussi performant soit-il. Il détecte. Il ne localise pas. C'est là qu'intervient la courbe I-V.
Ce que le monitoring voit — et ce qu'il ne voit pas
Un bon monitoring — Solar-Log, Novasense, Webdyn — vous donne une vision en temps réel de votre production : puissance par onduleur, ratio kWh/kWc, alertes de sous-performance.
Ce qu'il ne peut pas faire : distinguer un module défaillant d'un connecteur dégradé, d'une boîte de jonction en surchauffe ou d'un problème de mismatch entre modules. Ces défauts se ressemblent tous côté monitoring — une baisse de production, une courbe qui s'écarte de l'attendu.
Pour localiser le défaut, il faut descendre au niveau de la chaîne. C'est ce que fait la courbe
I-V.
Un cas terrain concret
Une installation sous monitoring Solar-Log signale une baisse de production persistante sur une chaîne de 14 modules. L'onduleur Solarmax 3000S est testé et mis hors de cause.

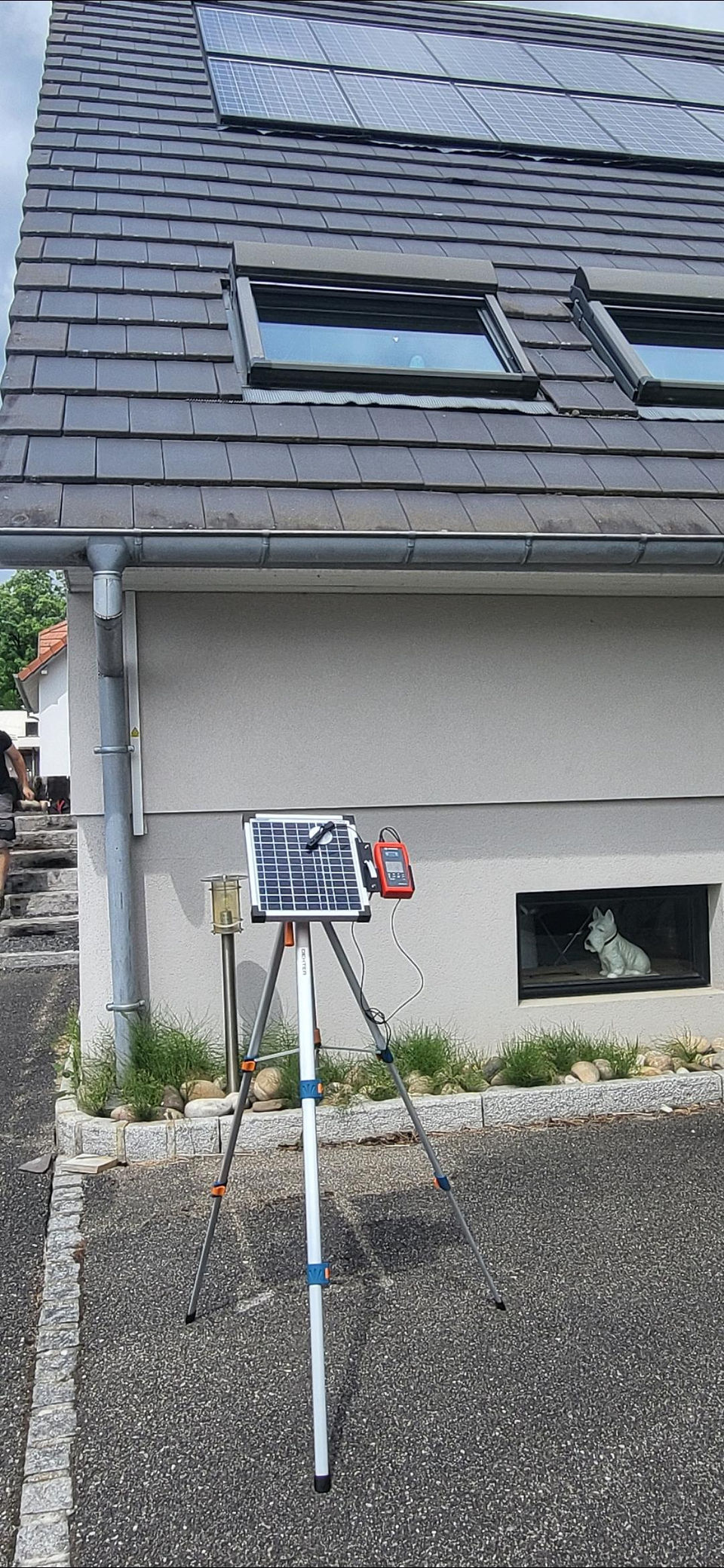

Sundays On-Site (notre filiale terrain) intervient avec le Seaward PV:1525-IV. 12 minutes de mesure sur site.
Voici un extrait du rapport remis à l'installateur — anonymisé, avec l'accord du client.
Résultats de mesure :
Grandeur | Mesuré | Attendu | Écart | Verdict |
Voc (circuit ouvert) | 456 V | ≈ 485 V | − 29 V (− 6%) | Anomalie |
Isc (court-circuit) | 7,10 A | ≈ 6,61 A | + 7,5% | OK |
Pmax | ≈ 1 560 W | ≈ 2 375 W | − 34% | Anomalie |
Facteur de forme (FF) | ≈ 48% | 73,4% | − 25 points | Anomalie |
Ce que ces chiffres signifient :
Déficit de puissance de 34% — pas une dégradation progressive liée à l'âge, un défaut actif
Le déficit de tension (Voc) indique qu'un module est en grande partie hors circuit — diodes bypass, boîte de jonction ou panne interne
L'effondrement du facteur de forme trahit un second défaut, indépendant du premier — résistance série anormale ou mismatch entre modules
L'isolement est excellent (Riso 1000 MΩ) — le problème est dans le circuit série, pas vers la terre

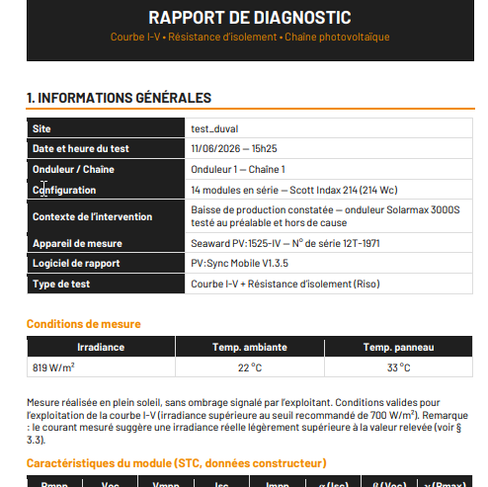

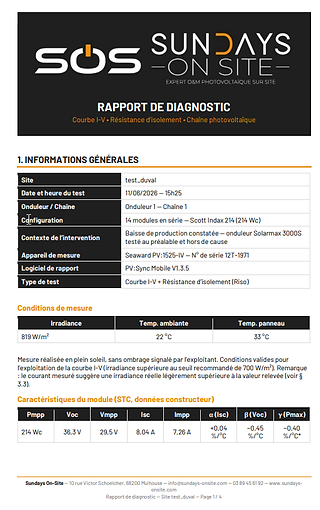

Exemple de rapport de diagnostic remis à l'installateur :
En 12 minutes, le diagnostic I-V a fourni ce que plusieurs semaines de monitoring n'auraient pas pu donner : une localisation précise du défaut et des préconisations d'intervention ciblées.
Monitoring et courbe I-V — deux outils complémentaires
Ce n'est pas l'un ou l'autre. C'est l'un puis l'autre.
Monitoring | Courbe I-V | |
Ce qu'il fait | Détecte la baisse de performance | Localise le défaut dans la chaîne |
Granularité | Par onduleur / string | Par chaîne / module |
Fréquence | Continu, temps réel | Ponctuel, sur intervention |
Ce qu'il ne fait pas | Localiser le défaut physique | Surveiller en continu |
Le monitoring vous dit quand et combien. La courbe I-V vous dit où et pourquoi.
Ce que ça change pour vous, installateur
Quand votre client vous appelle parce que son monitoring signale une anomalie inexpliquée, vous avez deux options :
Intervenir à l'aveugle — vérifier chaque module, chaque connecteur, chaque boîte de jonction. Coûteux en temps, incertain en résultat.
Ou faire mesurer d'abord. 12 minutes de courbe I-V sur site, un rapport avec des préconisations ciblées — et vous savez exactement où intervenir.
Deux approches sont possibles selon votre organisation :
Vous équiper — le Seaward PV:1525-IV, avec formation pour vos techniciens, pour réaliser vos propres campagnes de diagnostic.
Faire appel à Sundays On-Site — notre filiale terrain réalise les campagnes de mesures I-V sur vos parcs clients, avec rapport de diagnostic remis sous 24h.
Dans les deux cas, vous gagnez en précision d'intervention — et en crédibilité auprès de vos clients.
Conclusion
Un monitoring performant est indispensable. Il ne remplace pas le diagnostic terrain — il le déclenche au bon moment.
Monitoring + courbe I-V : c'est la combinaison qui transforme une alerte en action ciblée.
C'est le sens du #Renouvelable2point0 — prévenir plutôt que subir, surveiller pour optimiser, intervenir avec précision.
