Comptage d'énergie photovoltaïque : les erreurs d'installation qui faussent toutes vos données
- Sundays Data
- il y a 3 jours
- 7 min de lecture
Un compteur mal installé, c'est une installation qui ment.
Consommation surestimée ou sous-estimée, autoconsommation faussée, pilotage énergétique faussé, alertes de monitoring qui ne se déclenchent jamais alors qu'un vrai problème existe ailleurs — la plupart des anomalies de comptage que nous aidons à diagnostiquer, en ligne ou par téléphone auprès des installateurs, ne viennent pas d'un compteur défectueux, mais d'un compteur mal installé dès le départ.
Le boîtier fonctionne parfaitement. C'est le câblage ou la configuration qui racontent la mauvaise histoire.
Voici les erreurs les plus fréquentes que nous rencontrons, et comment les détecter avant qu'elles ne faussent des mois de données.
Pourquoi un compteur mal installé est plus dangereux qu'un compteur en panne
Un compteur en panne, on le voit tout de suite : plus de données, écran figé, alerte de communication. Un compteur mal installé, lui, continue à produire des chiffres — juste les mauvais. Il peut afficher une consommation ou un échange réseau plausible, une courbe qui ne détonne pas à première vue, et rester silencieux pendant des mois avant que quelqu'un ne remarque une incohérence, généralement en comparant deux sources de données qui ne racontent pas la même histoire.
C'est ce qui rend ces défauts particulièrement coûteux : ils ne sont pas détectés par un contrôle rapide, ils nécessitent une vérification active.
Les erreurs d'installation les plus fréquentes
1. Le sens du tore de courant (CT) inversé
Chaque transformateur de courant (tore, ou "CT" — Current Transformer) doit être installé avec un sens précis, généralement indiqué par une flèche sur le boîtier, orientée vers la charge ou vers la source selon le fabricant. Inverser ce sens ne casse rien électriquement — le compteur continue de mesurer un courant — mais inverse le signe de la puissance mesurée sur cette phase.
Le vrai danger, c'est qu'un compteur triphasé calcule sa puissance totale en additionnant la puissance des trois phases. Si un seul des trois tores est inversé — pas besoin que les trois le soient — sa contribution vient se soustraire au lieu de s'ajouter au total. Le résultat n'est pas juste décalé, il est structurellement faux, et peut même rester plausible en apparence si les deux autres phases compensent en partie l'écart, ce qui rend l'anomalie d'autant plus difficile à repérer à la simple lecture du total.
C'est un classique de nos interventions, et l'un des plus faciles à manquer visuellement une fois le tableau refermé.
2. Le croisement entre phases de courant et phases de tension : l'erreur la plus sournoise
C'est, dans notre expérience, le défaut le plus fréquent et le plus difficile à repérer sur un compteur triphasé (type Inepro PRO380-CT et équivalents). Chaque tore de courant doit être associé à la bonne phase de tension : le courant mesuré sur L1 doit être rapproché de la tension L1, et ainsi de suite. Un croisement — le tore de la phase L1 branché sur l'entrée courant de la voie qui mesure la tension L2, par exemple — ne provoque aucune erreur de communication et aucun message d'alerte. Le compteur continue de calculer une puissance sur chaque voie, avec des chiffres qui semblent parfaitement normaux à première vue.
Le problème, c'est que le calcul de puissance active repose directement sur l'angle entre le courant et la tension sur une même phase (P = U × I × cos φ). Si le courant mesuré appartient en réalité à une autre phase que la tension à laquelle il est associé, cet angle n'a plus aucun sens physique. Le compteur ne peut pas le savoir — il fait le calcul avec les signaux qu'on lui donne, quels qu'ils soient.
Le symptôme typique : un facteur de puissance (cos φ) incohérent d'une phase à l'autre, parfois négatif ou anormalement bas, alors que rien dans l'installation ne justifie un si mauvais cos φ. Mais ce symptôme n'est visible que si on va le chercher — une simple lecture de puissance active ou d'énergie ne le révèle pas.
3. Un ratio de transformation mal configuré
Un tore de courant physique a un ratio propre (par exemple 300 A / 5 A), qui doit être renseigné avec précision dans la configuration logicielle du compteur. Si le tore installé est un 300/5 mais que le compteur est configuré pour un 500/5 (ou l'inverse — une confusion fréquente lors d'un remplacement de matériel), toutes les valeurs de puissance et d'énergie sont faussées par un facteur constant, souvent difficile à repérer sans un point de comparaison externe.
4. Un point de mesure mal choisi
Un compteur placé en amont ou en aval du mauvais point ne mesure pas ce qu'on croit qu'il mesure — et ça a un impact direct sur le calcul, pas seulement sur la lecture brute. Sur un système comme Solar-Log, la logique dépend du mode configuré : en mode consommation, la valeur mesurée donne directement la consommation.
En mode bidirectionnel (import/export), le compteur mesure l'échange avec le réseau, et l'algorithme applique la relation consommation = échange + production pour en déduire la production. Si le compteur est positionné au mauvais point de mesure, ce n'est donc pas qu'une seule valeur qui est faussée : c'est tout le calcul en aval qui hérite de l'erreur, tout en restant parfaitement cohérent en apparence.
Comment vérifier qu'un compteur est correctement installé
Comparer avec une deuxième source de données
Le mieux est de comparer les données avec une deuxième source, en particulier avec le compteur officiel en tête de réseau (Enedis ou équivalent) : c'est lui qui fait foi. Un écart significatif et récurrent entre ce compteur officiel et votre propre comptage est le premier signal d'alerte à prendre au sérieux.
Attention à ne pas se fier aux données de l'onduleur ou du système de supervision pour ce contrôle : l'onduleur ne mesure que sa propre production, pas ce que mesure le compteur, et le système de supervision affiche généralement les données du compteur lui-même — le comparer à sa propre source ne prouve rien. Seul un point de mesure réellement indépendant, comme le compteur officiel, permet de trancher.
Couper la production et observer la consommation
Un des tests les plus simples et les plus fiables, sans matériel spécifique : couper les onduleurs et observer ce que fait la valeur de consommation affichée. Que le compteur soit en mode bidirectionnel ou en mode consommation, la consommation du site n'est en théorie pas influencée par la production — elle dépend des charges branchées, pas de ce que produisent les onduleurs.

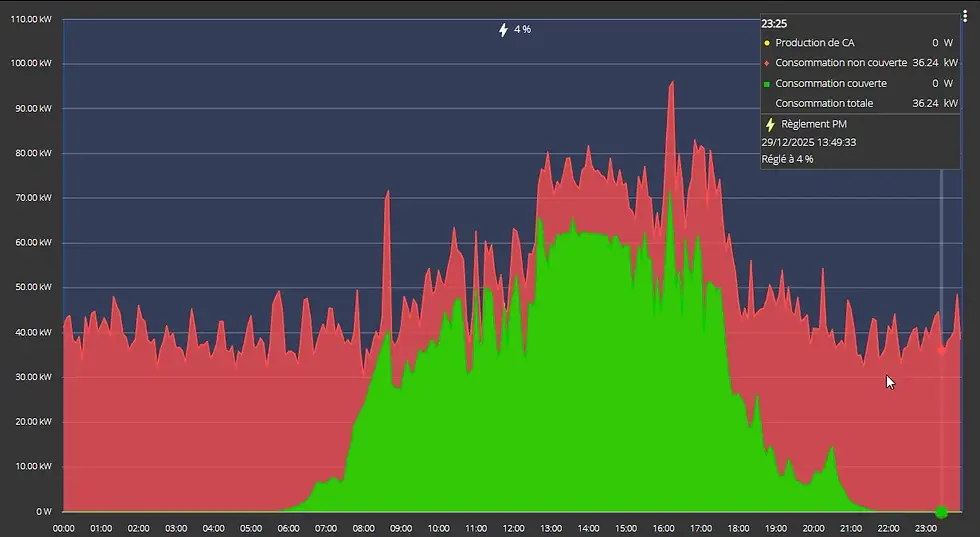

Si la consommation s'écrase ou chute brutalement au moment où l'on coupe la production, c'est le signe qu'un tore est en réalité positionné sur une partie du circuit qui inclut la production, et non sur la consommation seule. Si elle reste stable, le positionnement est correct.
Contrôler le facteur de puissance affiché
Pour une installation PV standard, le cos φ mesuré doit rester dans une plage plausible, généralement proche de 1 en l'absence de compensation particulière. Un cos φ anormalement bas, instable, ou négatif à un moment où l'installation fonctionne normalement, est un signe quasi certain d'un croisement de phase entre courant et tension.
Vérifier le ratio configuré face à l'étiquette du tore
Le ratio exact d'un tore de courant est indiqué sur son boîtier physique. Comparer cette valeur à celle réellement configurée dans le compteur ne prend que quelques minutes et permet d'éliminer une source d'erreur fréquente, en particulier après un remplacement de matériel où l'ancienne configuration logicielle a pu être conservée par erreur.
Mesurer directement l'angle de phase : la vérification qui ne laisse pas de doute
Le cos φ anormal donne une alerte, mais pas toujours une certitude — d'autres causes peuvent en théorie l'expliquer. Pour trancher définitivement sur un mismatch courant/tension par phase, il faut pouvoir visualiser l'angle réel entre chaque tension et son courant associé, phase par phase.
C'est exactement ce que permet un analyseur de réseau portatif comme le MEP-1 : en se connectant en parallèle sur les trois phases de tension et de courant (via des pinces non intrusives, sans coupure d'installation), l'appareil calcule et affiche directement les angles de phase entre chaque couple tension/courant, sous forme de diagramme vectoriel.
Sur un montage correct, chaque courant de phase doit apparaître à un angle cohérent par rapport à sa propre tension (proche de 0° pour une charge quasi résistive comme un onduleur en pleine production, avec un léger déphasage selon le cos φ réel de l'installation). Si un tore a été croisé avec la mauvaise phase, l'angle affiché saute immédiatement aux yeux sur le diagramme vectoriel — souvent autour de 120° ou 240°, l'écart caractéristique entre deux phases d'un système triphasé. Il n'y a alors plus aucune ambiguïté : le défaut est visuellement évident, avant même de creuser plus loin.
C'est devenu, pour les interventions terrain menées par Sundays On-Site, la méthode de vérification de référence dès qu'un doute existe sur un comptage triphasé : quelques minutes de branchement suffisent à confirmer ou écarter un croisement de phase, sans avoir à démonter quoi que ce soit sur l'installation existante.
C'est pour cette raison qu'un audit de comptage fait partie intégrante de notre accompagnement des installateurs à distance : vérifier que ce qui remonte sur le portail de supervision correspond bien à la réalité physique de l'installation, pas seulement à une suite de nombres cohérents en apparence.
Sundays Data System accompagne les installateurs, propriétaires et gestionnaires de parcs photovoltaïques dans la fiabilisation de leur supervision : audit de comptage, diagnostic terrain avec Sundays On-Site, et correction de configuration.
Un doute sur la fiabilité de votre comptage ? Contactez nos experts pour un premier échange.
